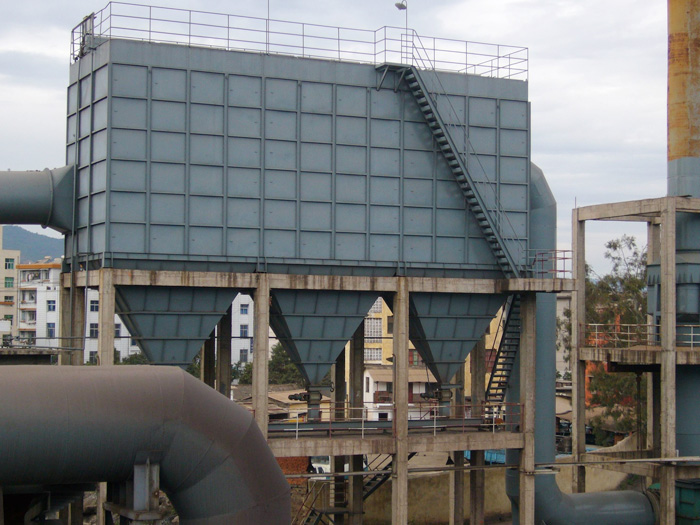

LCPM分室侧喷低压布袋除尘器
LCPM分室侧喷低压布袋除尘器广泛应用于建材、冶金、铸造、化工、机械、矿山采掘、粮食加工等行业及各工矿企业中工业性粉尘的净化除尘及粉尘清理与回收。LCPM分室侧喷低压布袋除尘器主要用于建材行业如水泥厂的破碎、包装、库顶、蓖式冷却机和各种磨机的收尘系统。
LCPM分室侧喷低压布袋除尘器有上箱体、中箱体、下箱及灰斗，排灰装置、梯子平台、脉冲清灰装置六大部分组成。
（1）、上箱体包括滤袋可掀的小揭盖、贮气包、脉冲阀、提升阀。
（2）、中箱体包括滤袋、笼骨、进排风管。
（3）、下箱及灰斗包括立柱、灰斗、检修孔。
（4）、排灰装置包括螺旋输送机、卸灰阀。
（5）、梯子平台包括直爬梯及检修平台栏杆。
（6）、脉动清灰装置包括具备定阻或定时手动的三种控制方式的控制柜。
LCPM分室侧喷低压布袋除尘器工作原理：
LCPM分室侧喷低压布袋除尘器有上箱体、中箱体、下箱及灰斗，排灰装置、梯子平台、脉冲清灰装置六大部分组成。
（1）、上箱体包括滤袋可掀的小揭盖、贮气包、脉冲阀、提升阀。
（2）、中箱体包括滤袋、笼骨、进排风管。
（3）、下箱及灰斗包括立柱、灰斗、检修孔。
（4）、排灰装置包括螺旋输送机、卸灰阀。
（5）、梯子平台包括直爬梯及检修平台栏杆。
（6）、脉动清灰装置包括具备定阻或定时手动的三种控制方式的控制柜。
LCPM分室侧喷低压布袋除尘器工作原理：
含尘气体由进风口进入进风管内经过初级沉降后，_粗的颗粒及大部份粉尘在初级沉降及自身重力的作用下，沉降至灰斗中，并经螺旋输送机机构将粉尘从出灰口排 出。另一部分_细粉尘在引风机的作用下，进入中箱体并吸附在滤袋表面上，洁净空气穿过滤袋进入上箱体并流经矩形诱导文氏管汇集在出风箱内从出风管口排出。 为了系统的系统的正常运行，除尘器阻力应维持在限定值（1200Pa）的范围内，故 采用清灰来达到抖落粉尘，降低设备阻力的目的。该系列除尘器是采用脉冲控制仪定时控制低压脉冲阀进行喷吹清灰的方法，使滤袋在其喷吹及诱导气量的作用下，造成布袋瞬间鼓胀抖落粉尘。
LCPM分室侧喷低压布袋除尘器技术性能：
| 型号 | LCPM-GS32-3 | LCPM-GS32-4 | LCPM-GS32-5 | LCPM-GS32-6 | |
| 处理风量（m3 /h） | 6900 | 8930 | 11160 | 13390 | |
| 总过滤面积（㎡） | 93 | 124 | 155 | 186 | |
| 净过滤面积（㎡） | 62 | 93 | 124 | 155 | |
| 收尘器室数（个） | 3 | 4 | 5 | 6 | |
| 滤袋总数（个） | 96 | 128 | 160 | 192 | |
| 气体含尘浓度（g/ Nm3 ） | ＜200 | ||||
| 出口气体含尘浓度（g/ Nm3 ） | ＜0.1 | ||||
| 清灰压缩空气耗气量（Nm3 / min） | 027 | 0.37 | 0.46 | 0.55 | |
| 脉冲阀（带电磁阀） | 数量（个） | 3 | 4 | 5 | 6 |
| 规格（英寸） | 3/2′′ | ||||
| 提升阀（带气缸） | 数量（个） | 3 | 4 | 5 | 6 |
| 规格（mm） | 提升阀板直径￠460,气缸直径￠63 | ||||
| 刚性叶轮给料机 | 下料口300×mm,高度450 mm,转速32.31 r/min减速电机功率1.1kw,产量24 m3 /h | ||||
| 清灰程序控制器 | 输入和输出电压均为220V,控制器由制造厂配套供应详细资料参看控制器的说明书 | ||||
| 滤袋规格和材质 | 直径×长度￠130×2450 mm,涤纶针刺毡重量500 g/㎡,使用温度120℃ | ||||
| 保温层面积（㎡） | 26.5 | 34 | 41 | 48.5 | |
| 设备总重（约值,不包括保温层）（㎏） | 2900 | 3900 | 4900 | 5900 | |
